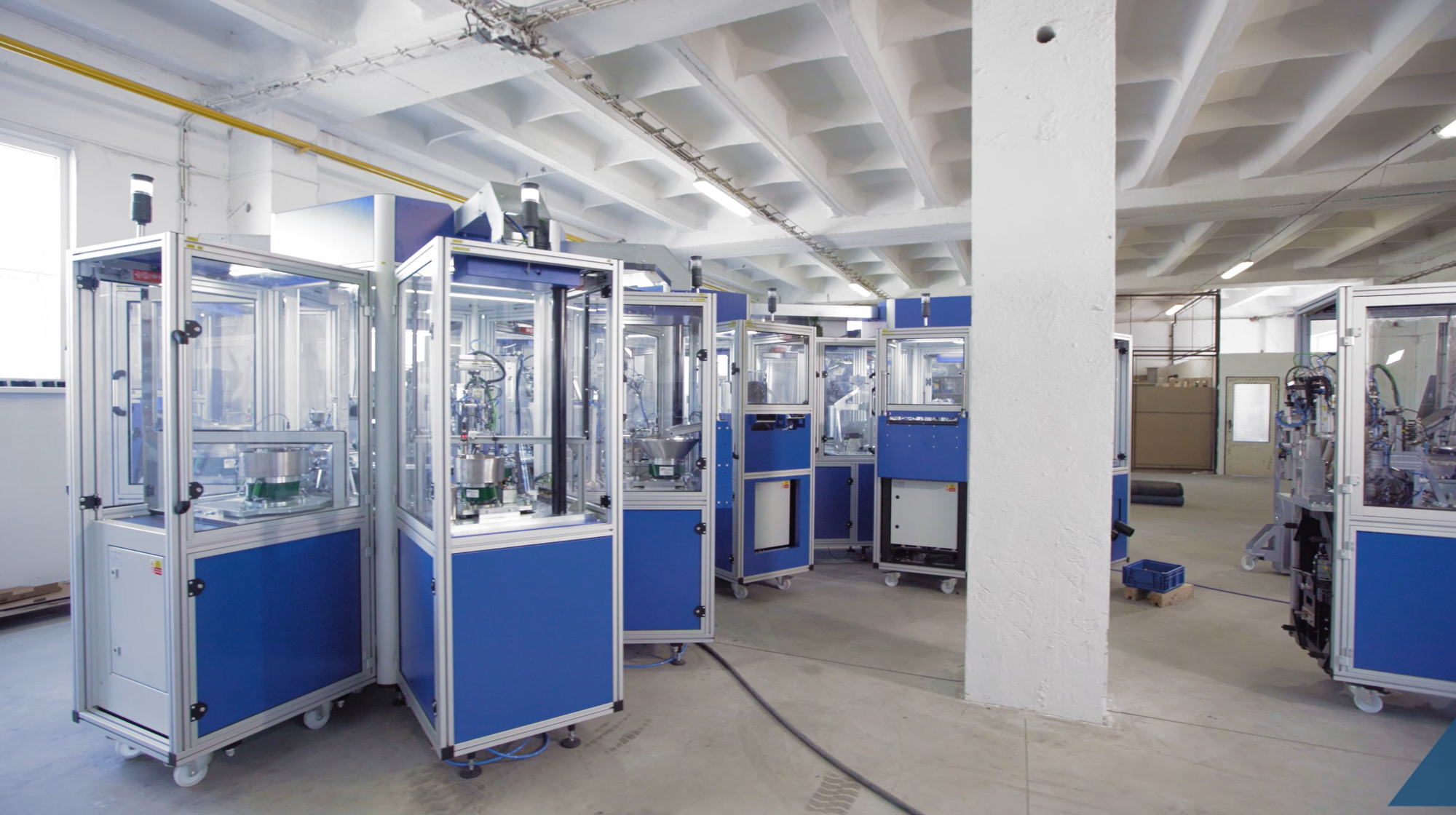

Automatická montáž sestavy ventilu

Rok realizace

2020

Počet dodaných kusů

Odvětví

Spotřební průmysl, Plastikářství

Doba realizace

Cat: 45-55 KT

Takt

6s/ks

Rámcový rozpočet

Cat. 900k - 1,2 mil. EUR

Automatizované operace

Kamerové navádění, Dávkování, Manipulace, Orientace, Montáž, Leak test, Výstupní kontrola, Aplikace maziv, Temování, Lisování

Technický standard

Keyence, Siemens, Festo, Schunk, Rockwell

Motivace automatizace

Zákazník vyrábí produkt ve vysokém cyklovém čase s požadavkem na 100% kvalitu. Vzhledem k nedostatku pracovníků a vysoké přesnosti montážních operací (+- 0,05mm) byla ruční výroba neakceptovatelná.

Popis projektu.

Předmětem realizace byl vývoj a dodávka zařízení pro plně automatickou montáž sestavy skládající se z 22 součástí včetně mezioperačních kontrol, značení a dávkování maziv.

Popis procesu:

Dílce jsou nasypány v dostatečném množství pro bezoblužný provoz po dobu min 4. hodin do předzásobníků

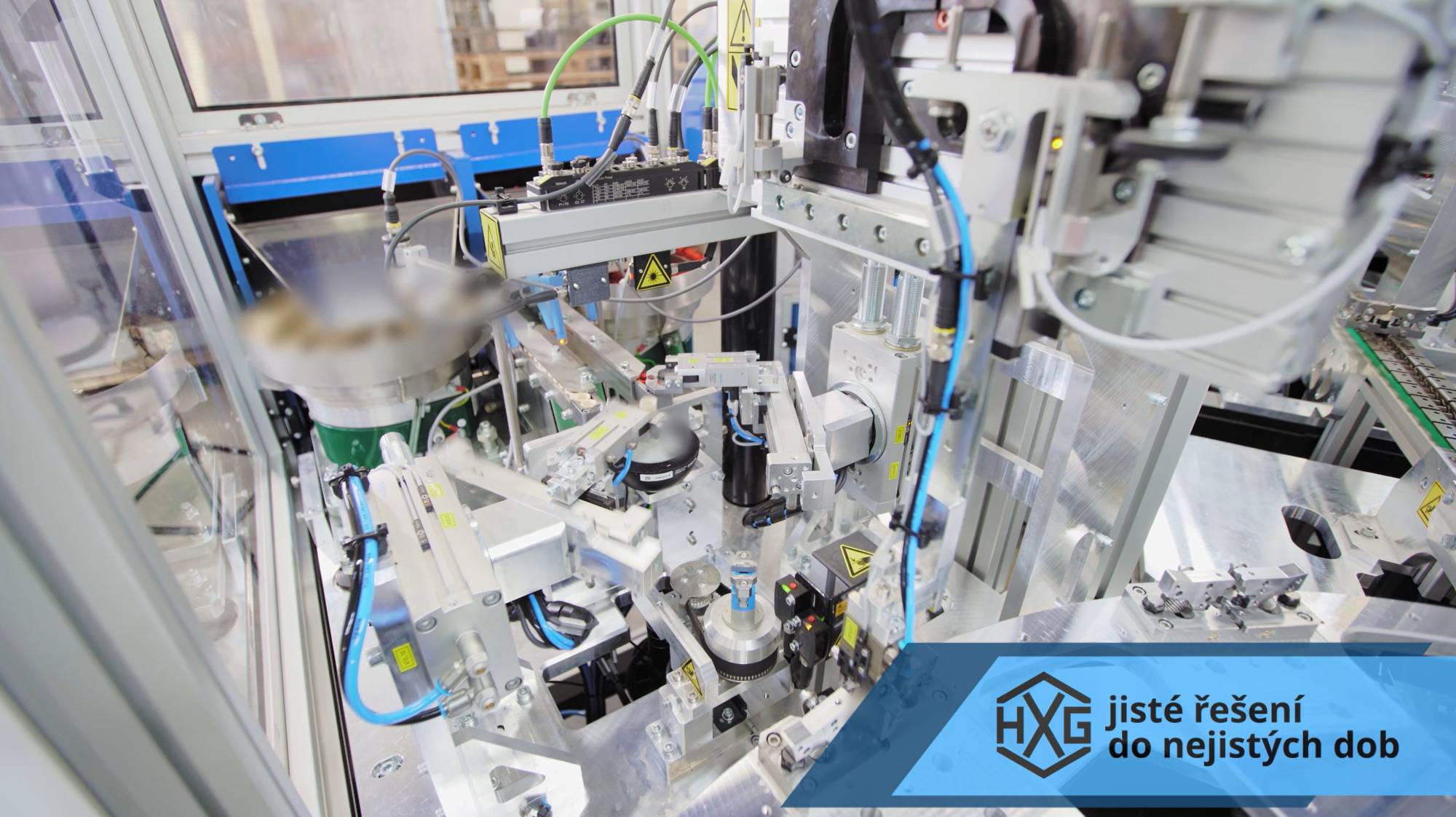

Vibračí podavače a předzásobníky dávkují a orientují dílce do stanic

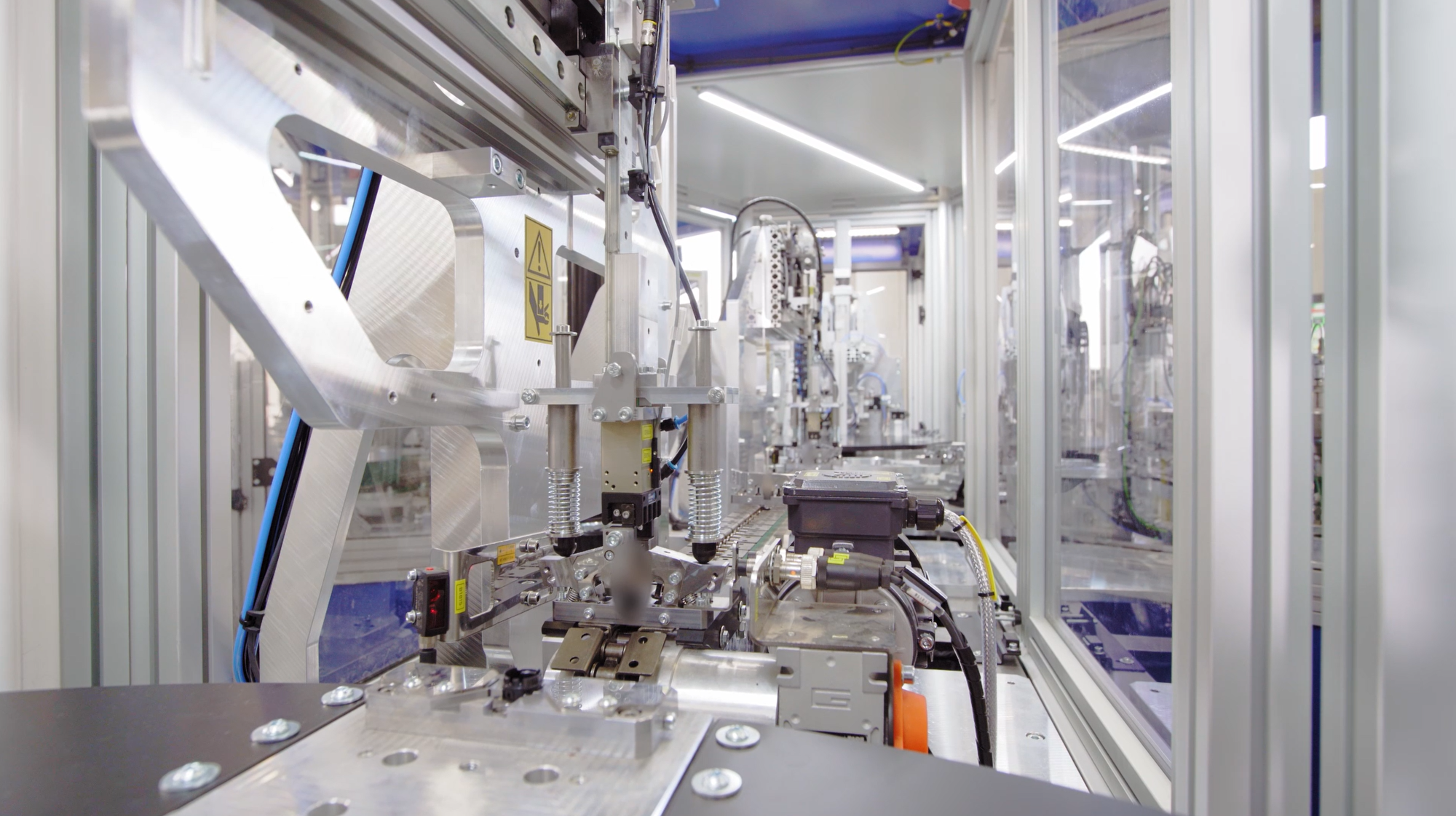

V rámci stanic jsou vykonávány předmontáže a operace mezioperační kontroly, dávkování maziva, krimpování, temování, lisování, značení, měření, nasazení těsnicích okroužků, testování úniku

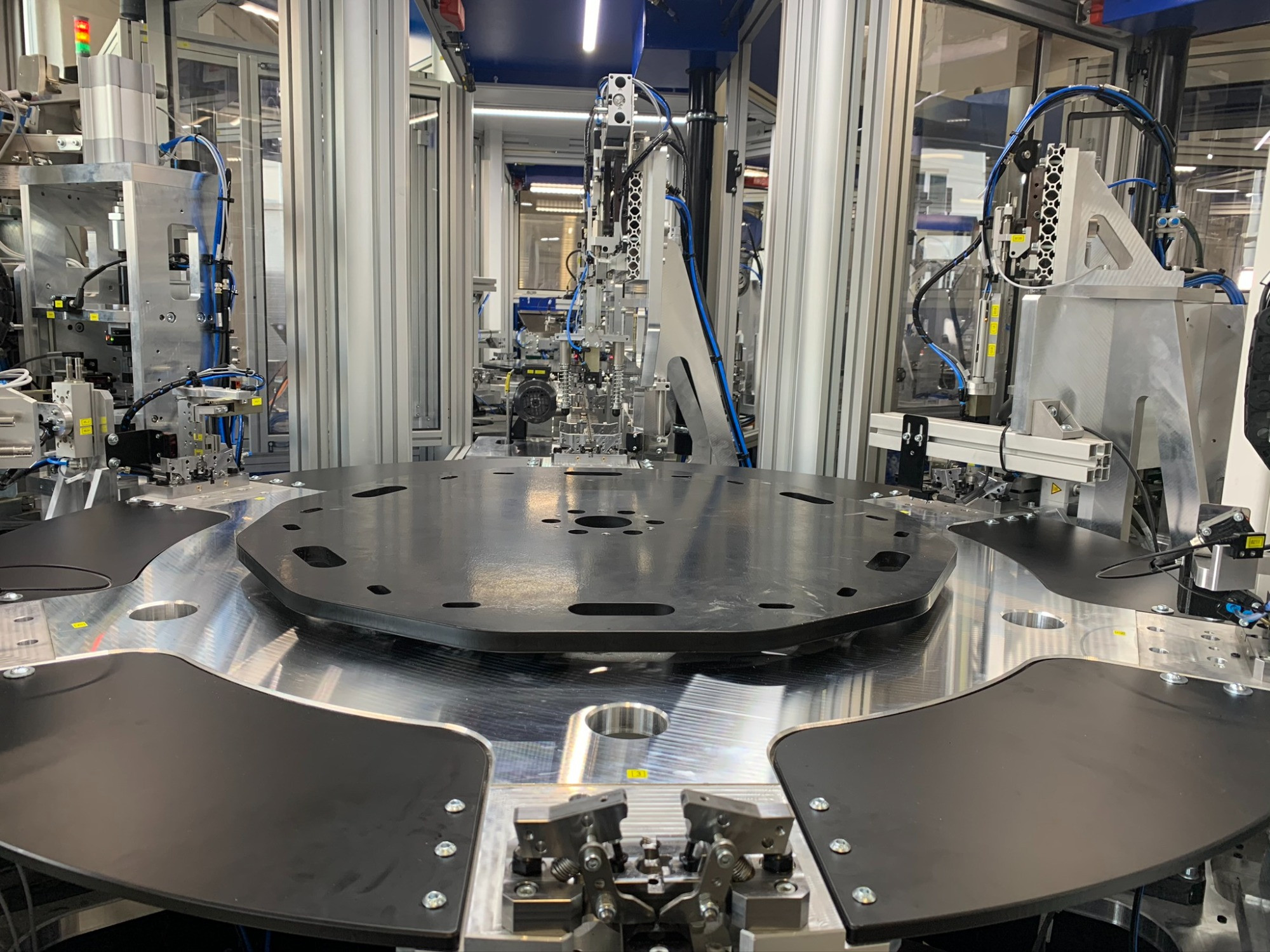

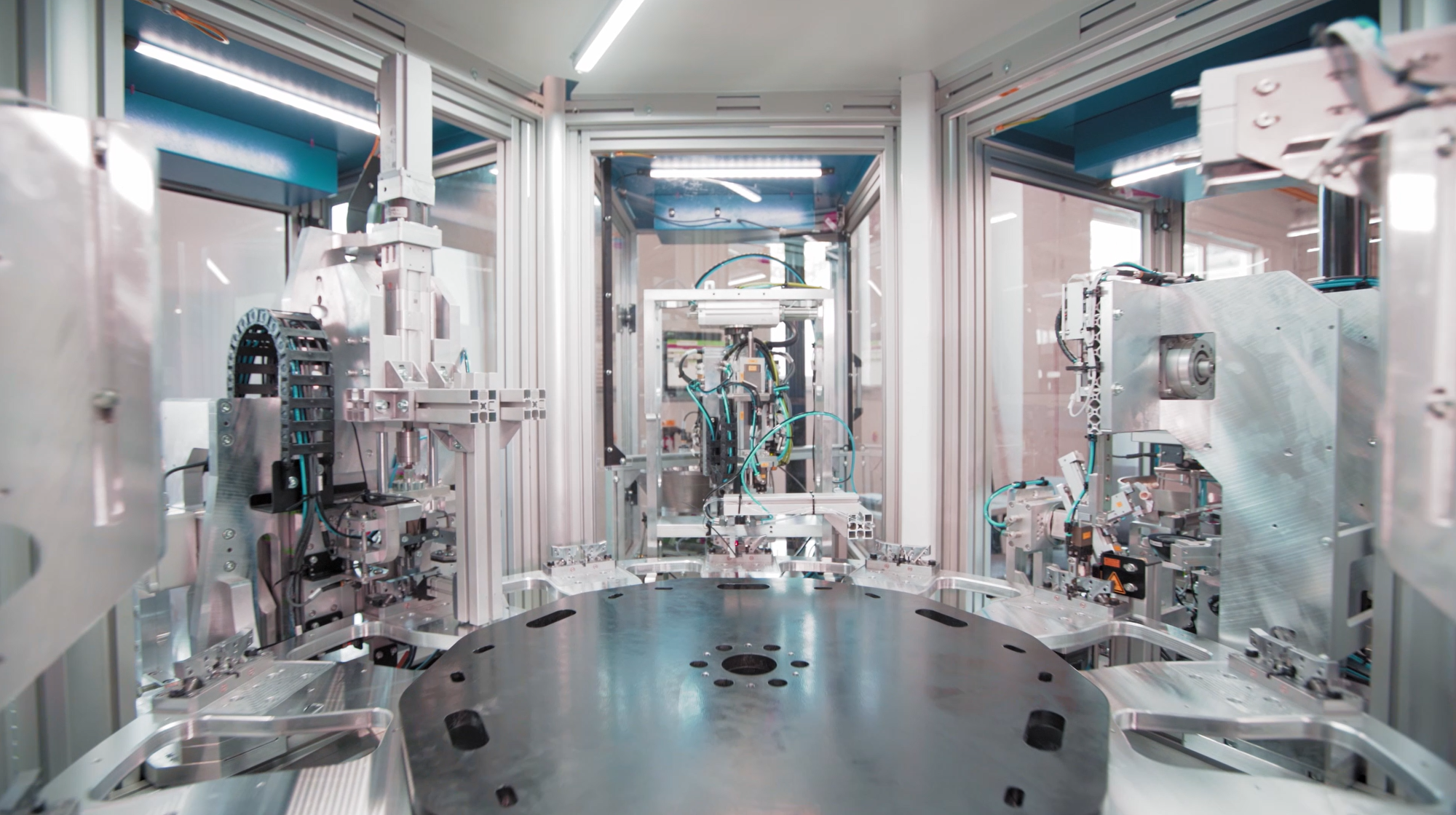

Přesuny mezi dílčími stanicemi jsou prováděny pomocí otočných stolů
Dílce jsou tříděny na OK/NOK
Zařízení sbírá data a komunikuje s nadřazeným ERP systémem
