Automat pro lepení emblémů vozů BMW a MINI

Rok realizace

2019

Počet dodaných kusů

Odvětví

Plastikářství, Automotive

Doba realizace

20-25 KT

Takt

6s/ks

Rámcový rozpočet

Cat. 150 - 200k EUR

Automatizované operace

Montáž, Manipulace, Kamerové navádění, Aplikace lepidla, Pozicování, Třídění,

Technický standard

Siemens, Festo, Weiss, Keyence, Schunk, Robatech

Motivace automatizace

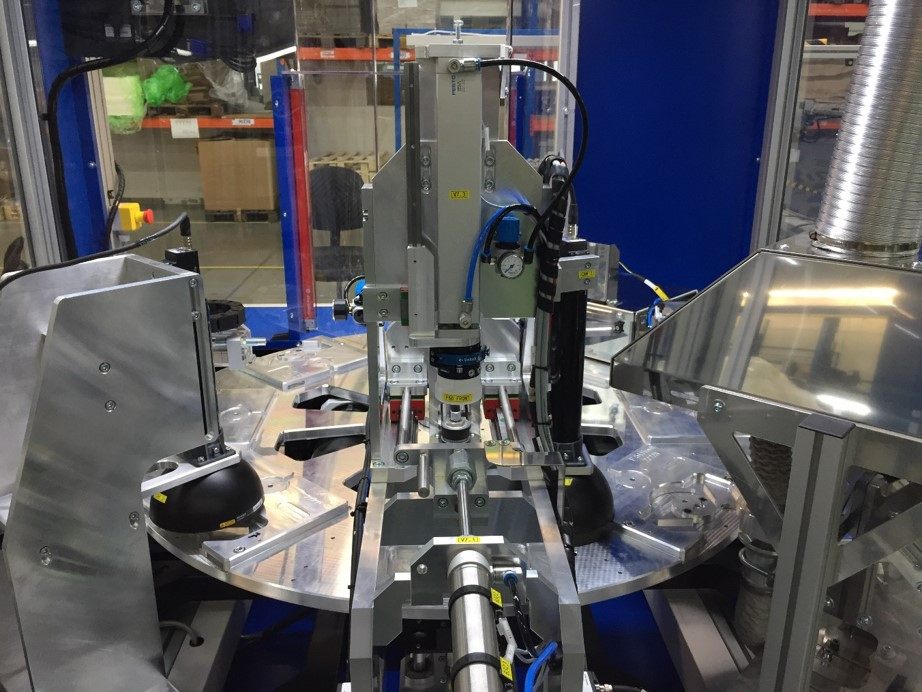

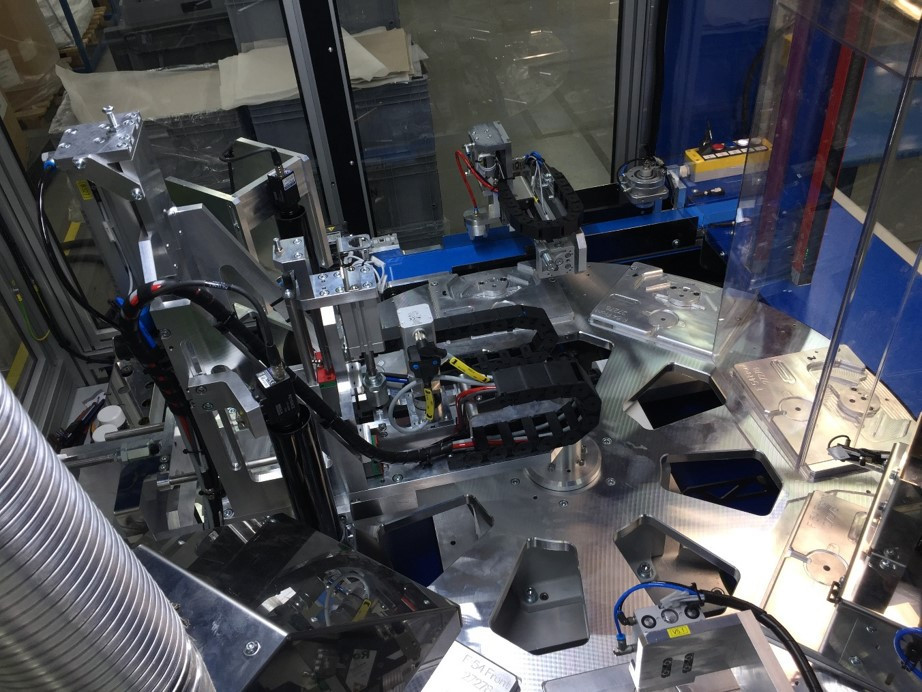

Znaky Minicooper a BMW jsou vyráběny s velmi přesnou toleracní ze dvou částí metodou lepení. Tato operace je v požadované přesnosti a stabilitě procesu lidskou silou nereálná. Zařízení je koncipováno formou karuselu s možností výměny zakládacích matric a kopyt pro možnost výroby rozmanité rodiny znaků MINI a BMW.

Popis projektu.

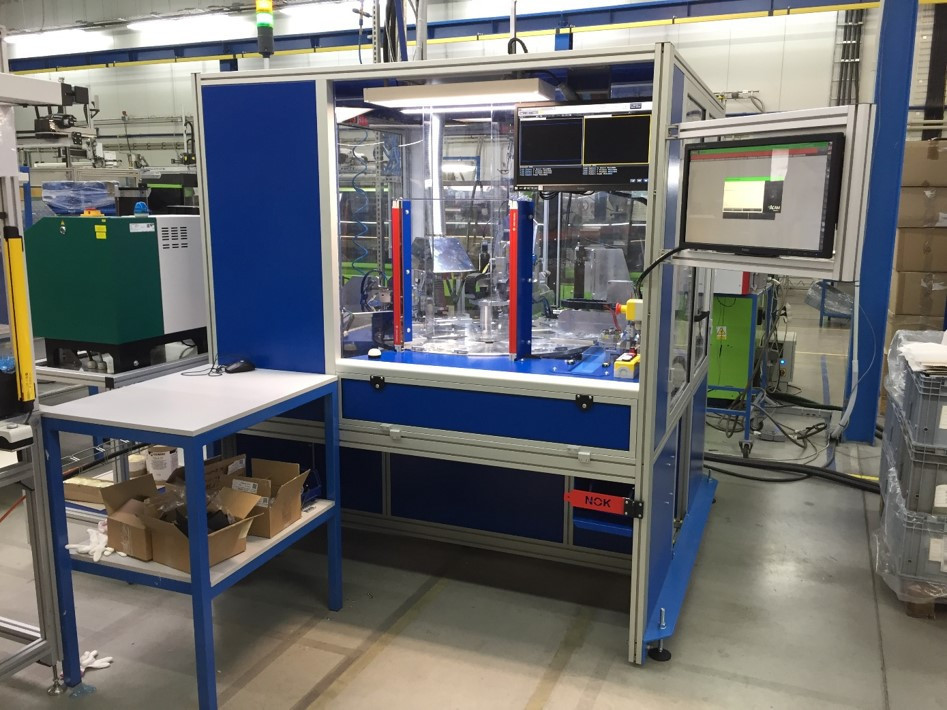

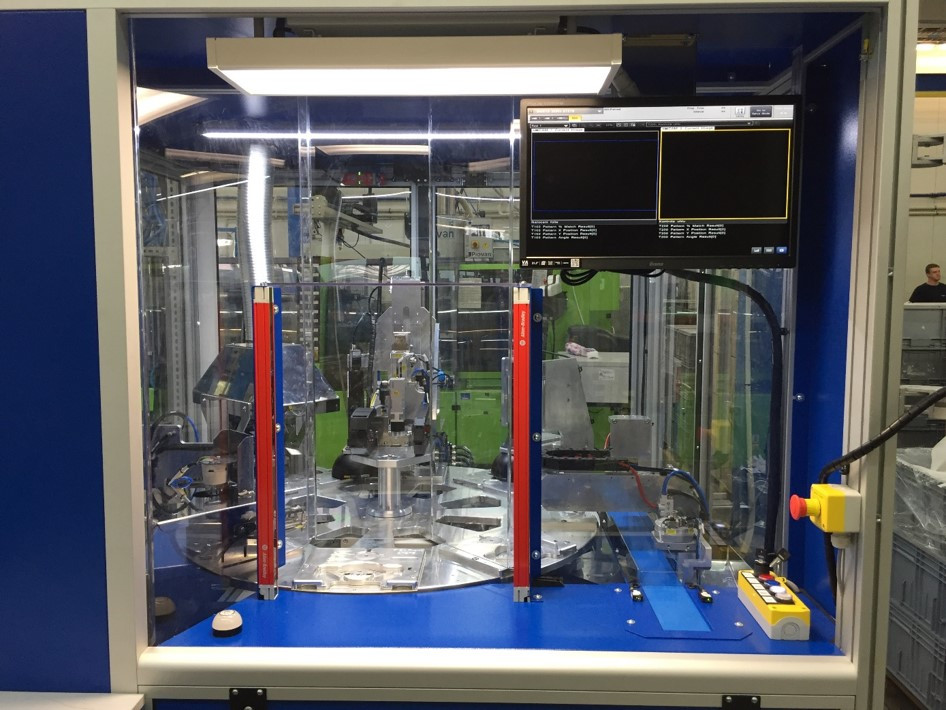

Předmětem realizace byl vývoj a dodávka zařízení pro automatické lepení a kompletaci znaků BMW a MINI cooper.

Popis procesu:

Stanice (1): Obsluha zakládá vstupní materiál plastový nosný díl a plechový znak do matric
Stanice (2): Vyvíječ páry provede orosení nosného dílce
Stanice (3): Kamera změří pozici plechového znaku a definuje jeho úhlové natočení (+-1°) proti referenci
Stanice (4): Aplikace tavného lepidla na nosný znak
Stanice (5): Rotační manipulátor uchopí plechový znak a ten založí správně orientovaný na nosný díl s lepidlem
Stanice (6): Přítlak kopytem
Stanice (7): Kamerová kontrola výsledného produktu
Stanice (8): Manipulátor odebírá výsledný produkt a umístí ho v případě OK na výstupní dopravník a v případě NOK do skluzu pro NOK kusy.
Zařízení komunikuje s nadřazeným systémem a sbírá data
