Automatická kamerová kontrola soustružených dílců

Rok realizace

2017

Počet dodaných kusů

Odvětví

Kovo-výroba, Automotive

Doba realizace

20-25 KT

Takt

3s/ks

Rámcový rozpočet

Cat. 80 - 120k EUR

Automatizované operace

Manipulace, Měření, Výstupní kontrola, Značení, Třídění

Technický standard

Keyence, Siemens, Festo

Motivace automatizace

Zákazník dodávající obráběné dílce do sektoru automotive musí splnit požadavek na 100% kontrolu kvality ve vysokém objemu a přesnostech, které by byly pro ruční kontrolu nereálné. Vzhledem k dlouhodobému kontraktu a enormním objemům výroby byla zvolena koncepce zařízení formou jendoúčelového stroje.

Popis projektu.

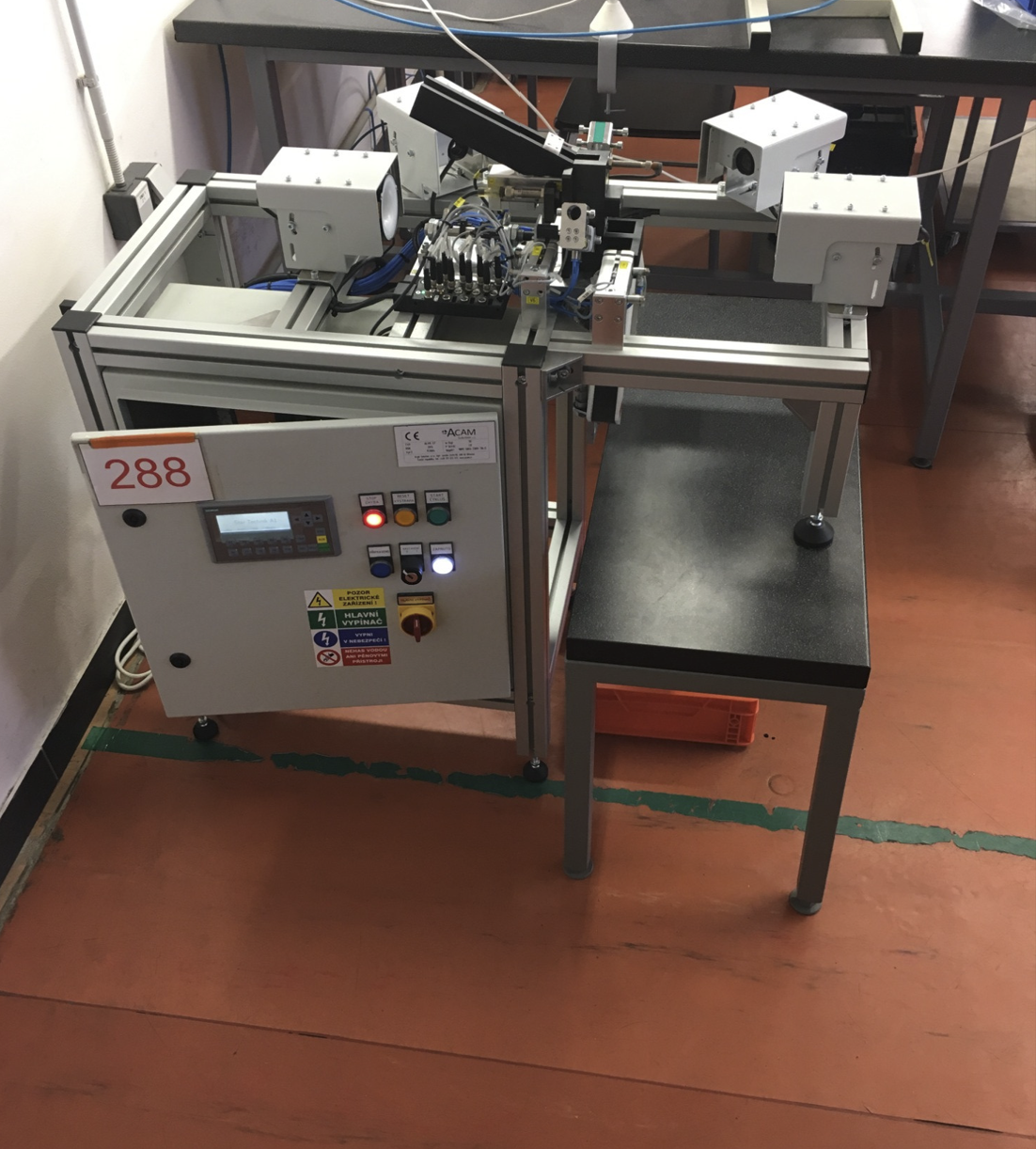

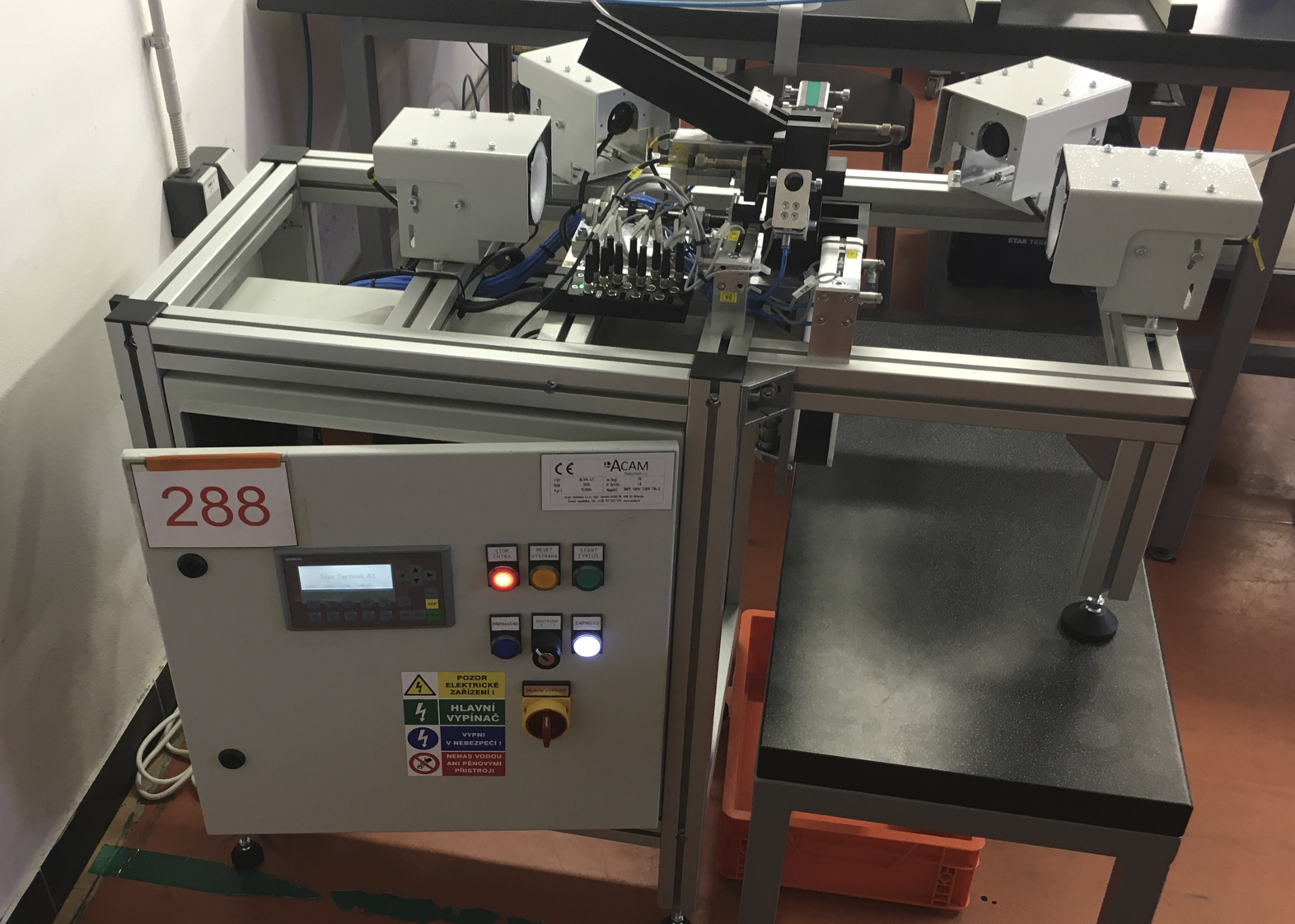

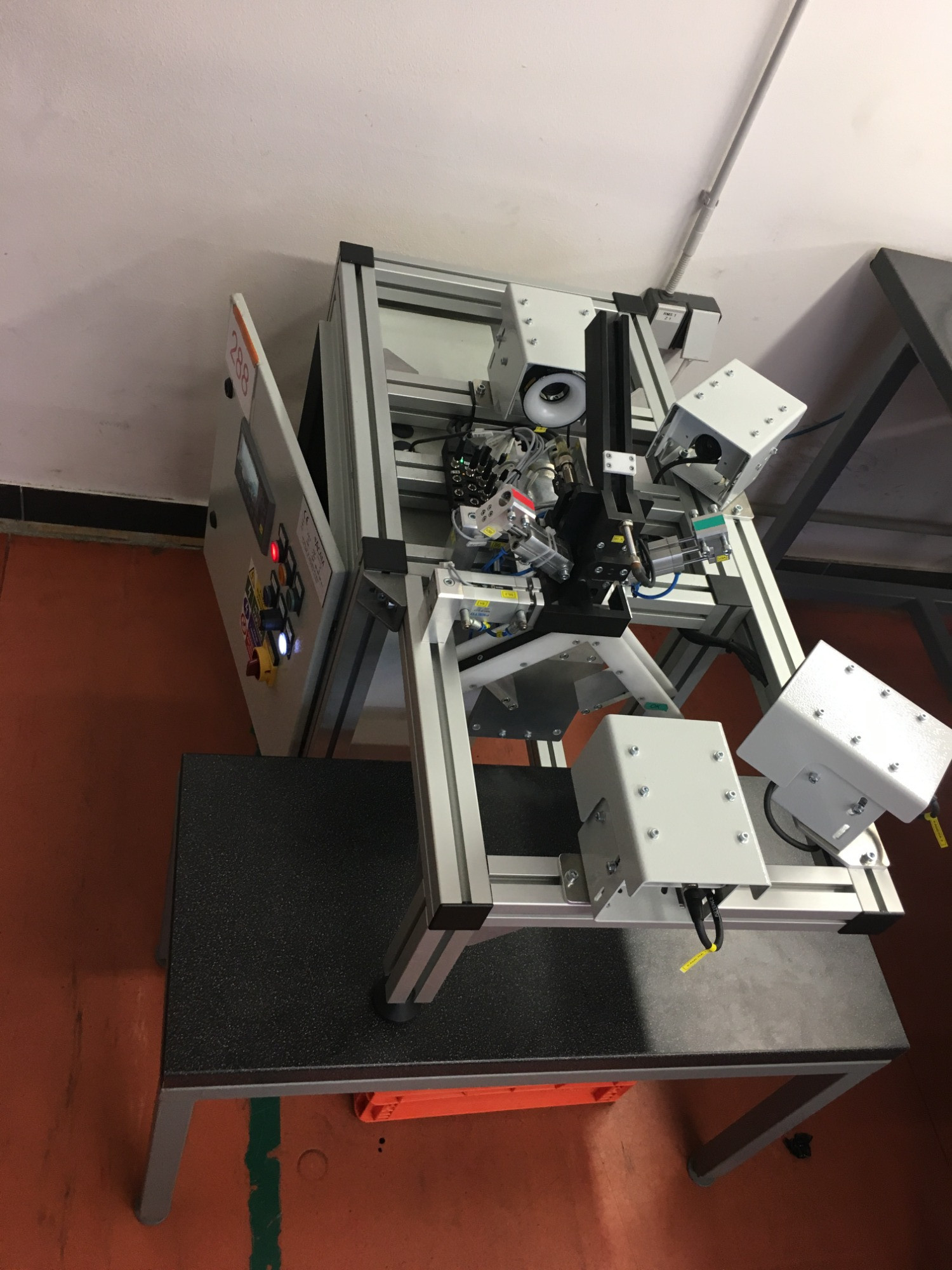

Předmětem realizace byl vývoj a dodávka zařízení pro 100% výstupní kontrolu rodiny trubicových matek . Hlavním měřeným parametrem je celková délka a přítomnost závitu.

Popis procesu:

Dílce jsou vkládány do vibračního podavače (pro velkokapacitní výrobu) a nebo ručně (pro malé a rychlé série).
Na vstupu jsou dílce vycentrovány
Probíhá měření celkové délky dílu

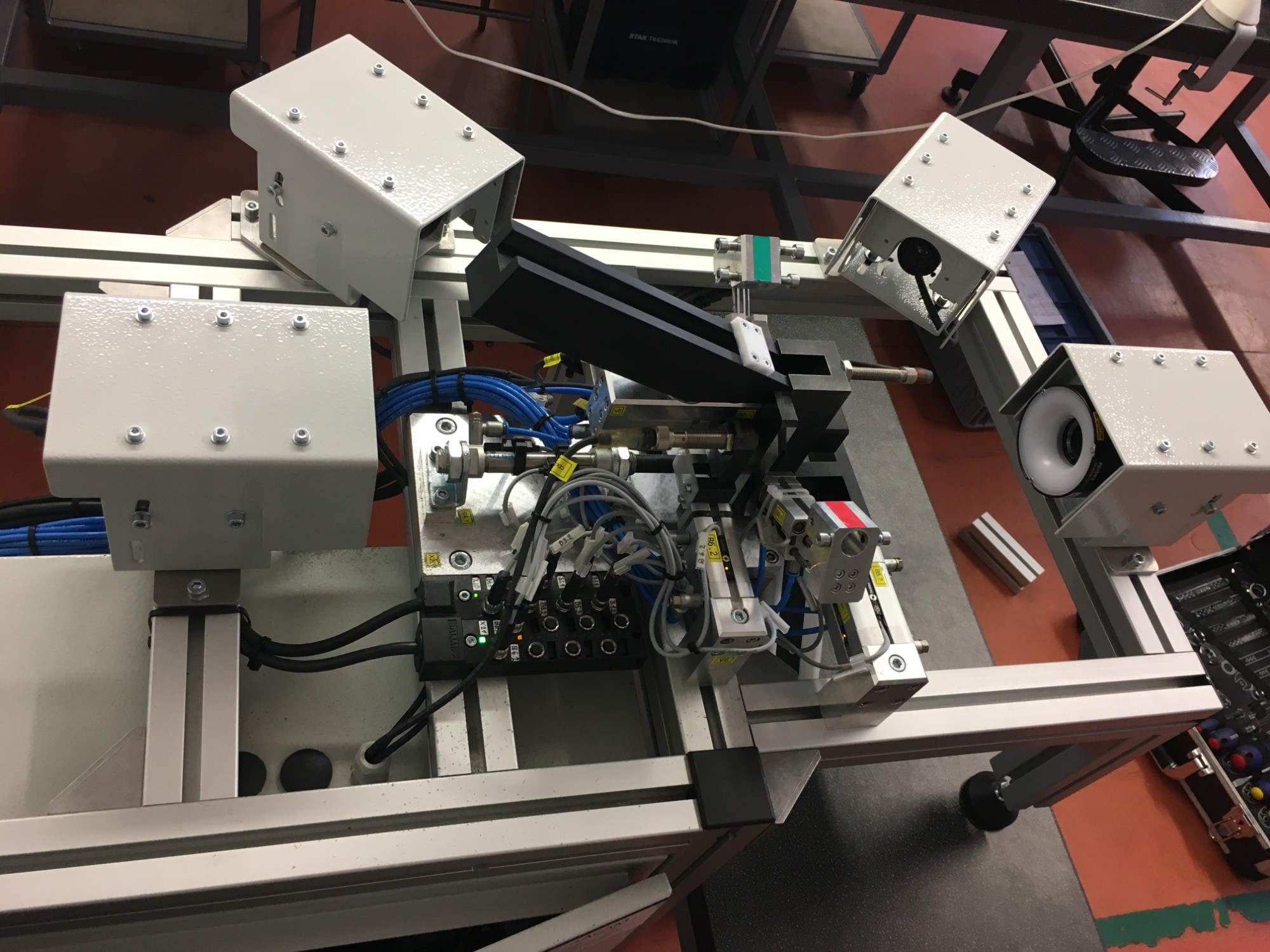

Probíhá kamerová kontrola přítomnosti špon a závitu ze 4 úhlů
Dílce jsou dočasně označeny jako OK/NOK
Dílce jsou tříděny na výstupy dle výsledku měření a kamerové kontroly
Zařízení sbírá data a komunikuje s nadřazeným ERP systémem
