Automatická výstupní kontrola geometrických parametrů trapézových hřídelí

Rok realizace

2020

Počet dodaných kusů

Odvětví

Kovo-výroba, Automotive

Doba realizace

25 - 35 KT

Takt

8 s/ks

Rámcový rozpočet

Cat. 100 - 150k EUR

Automatizované operace

Manipulace, Měření, Výstupní kontrola, Kartáčování

Technický standard

Fanuc, Keyence, Siemens, Festo

Motivace automatizace

Zákazník obrábí velmi přesné dílce do sektoru automotive. Vzhledem k požadavku na velmi přesné měření (vnitřní průměr až +-0,01 mm) ve vysokém objemu v kombinaci s nebezpečnou operací kartáčování vnitřního průměru rozhodnuto proces plně automatizovat.

Popis projektu.

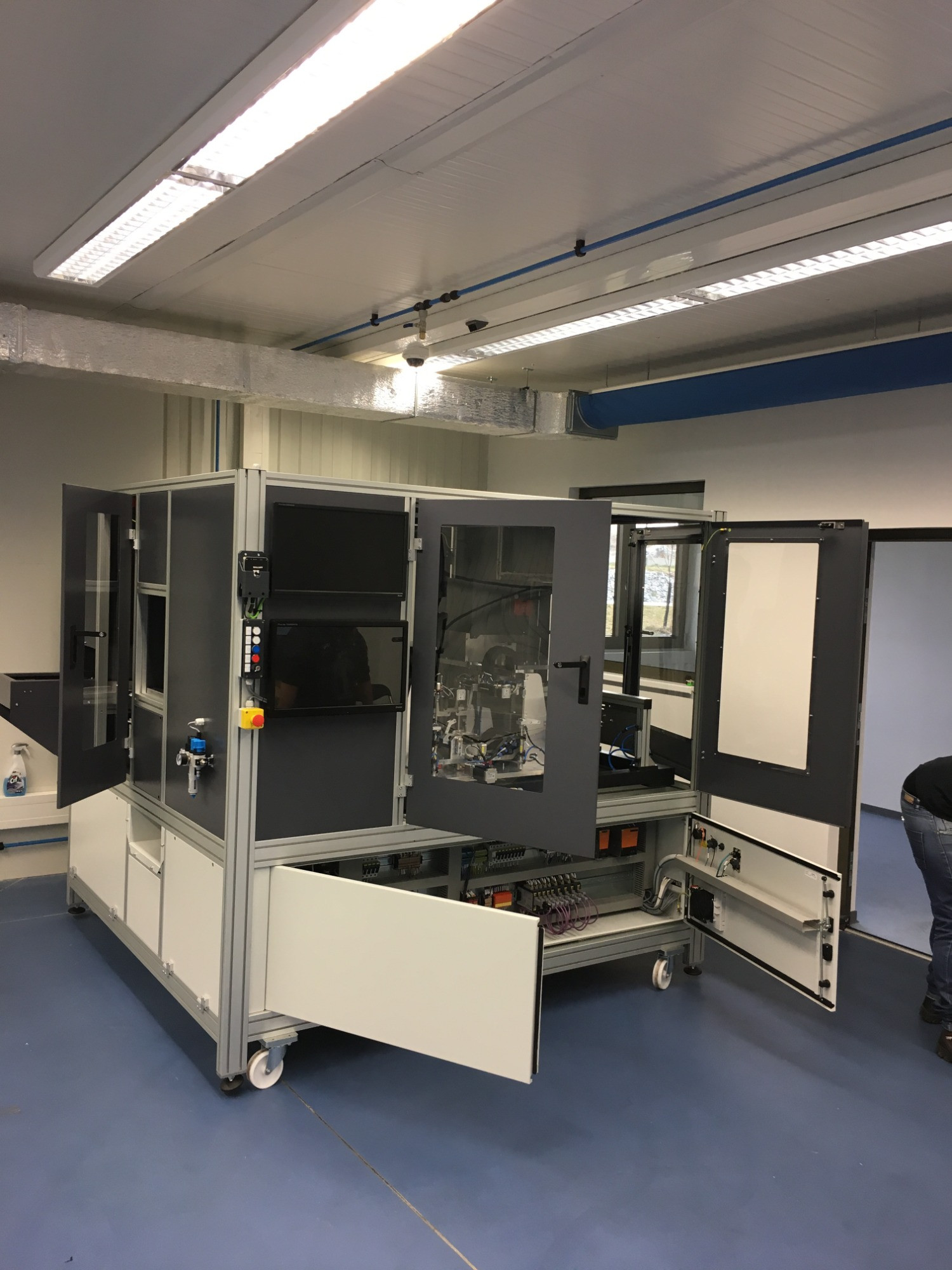

Předmětem realizace byl vývoj a dodávka zařízení pro automatickou kontrolu trápézových hřídelí s předzásobníkem a tiskárnou výrobních průvodek.

Popis procesu:

Dílce jsou deskovým podavačem podávány do oddělovače pro uchopení robotem

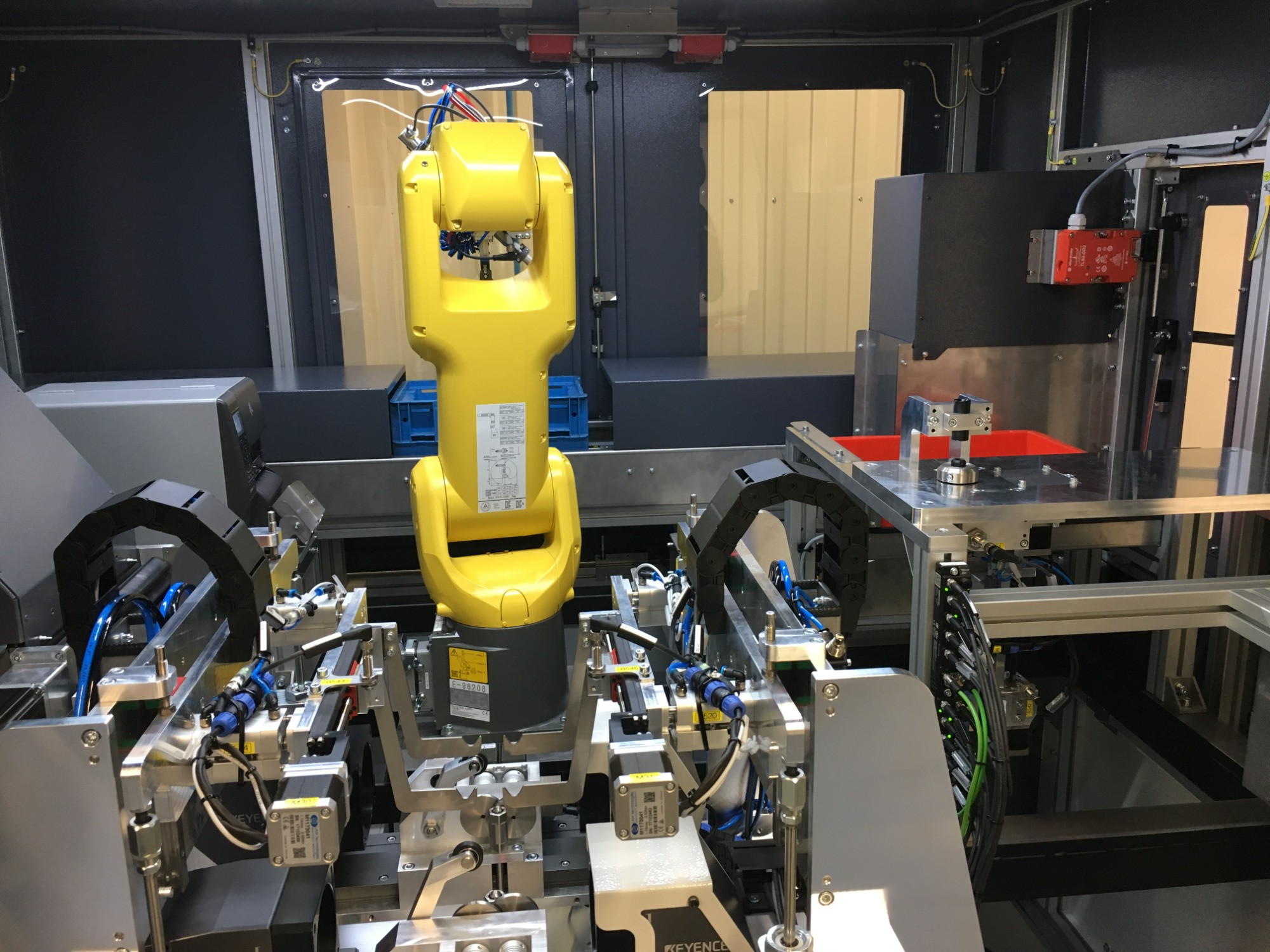

Robot manipuluje 2 kusy hřídelí najednou do měřicí oblasti
Robot zakládá na vstup měřicího systému hřídel ke kontrole a odebírá již změřenou hřídel

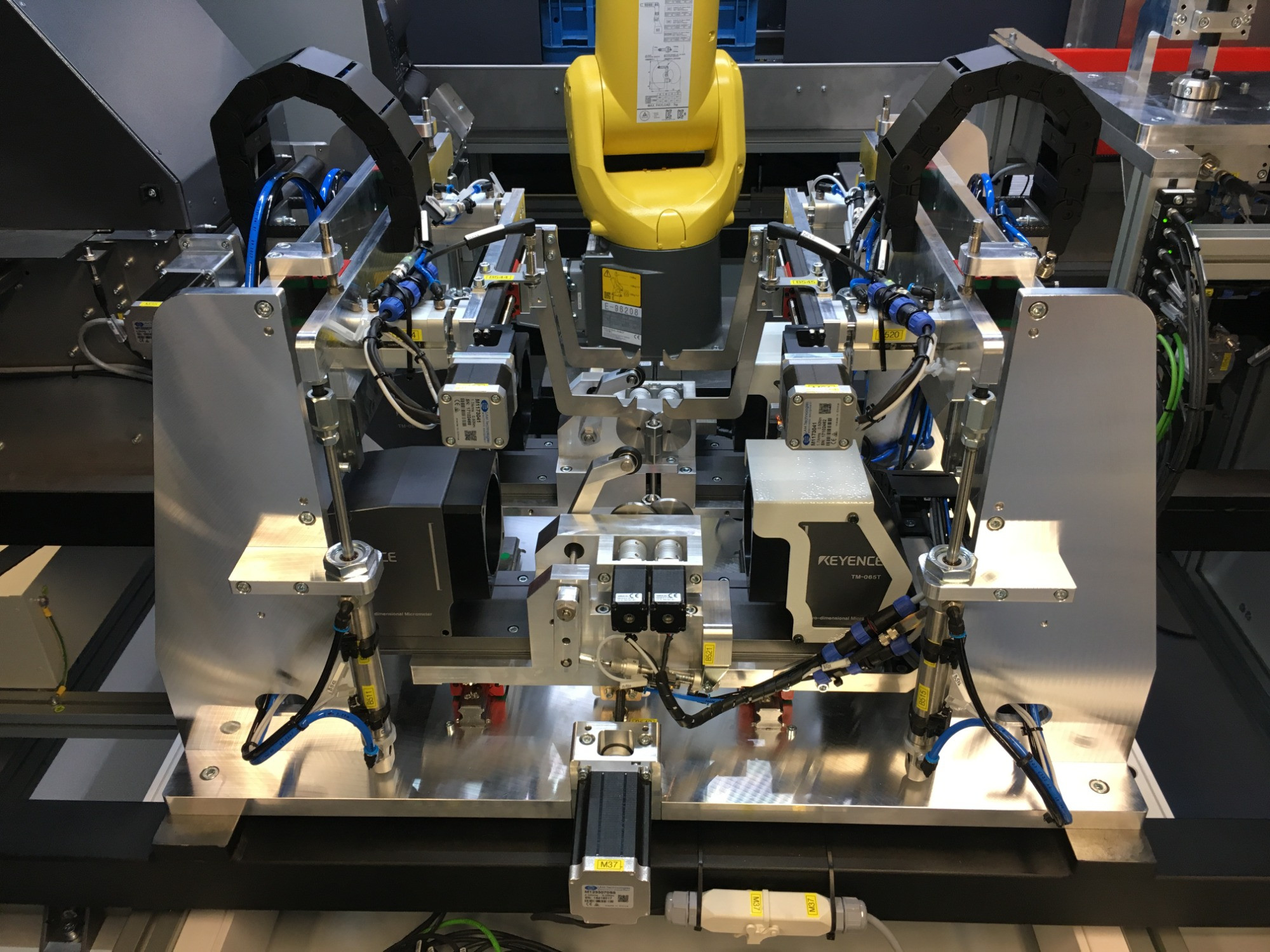

1. V měřicí stanici jsou za rotace změřeny parametry házivosti, průměry a délky (s přesností až +-0,01mm)

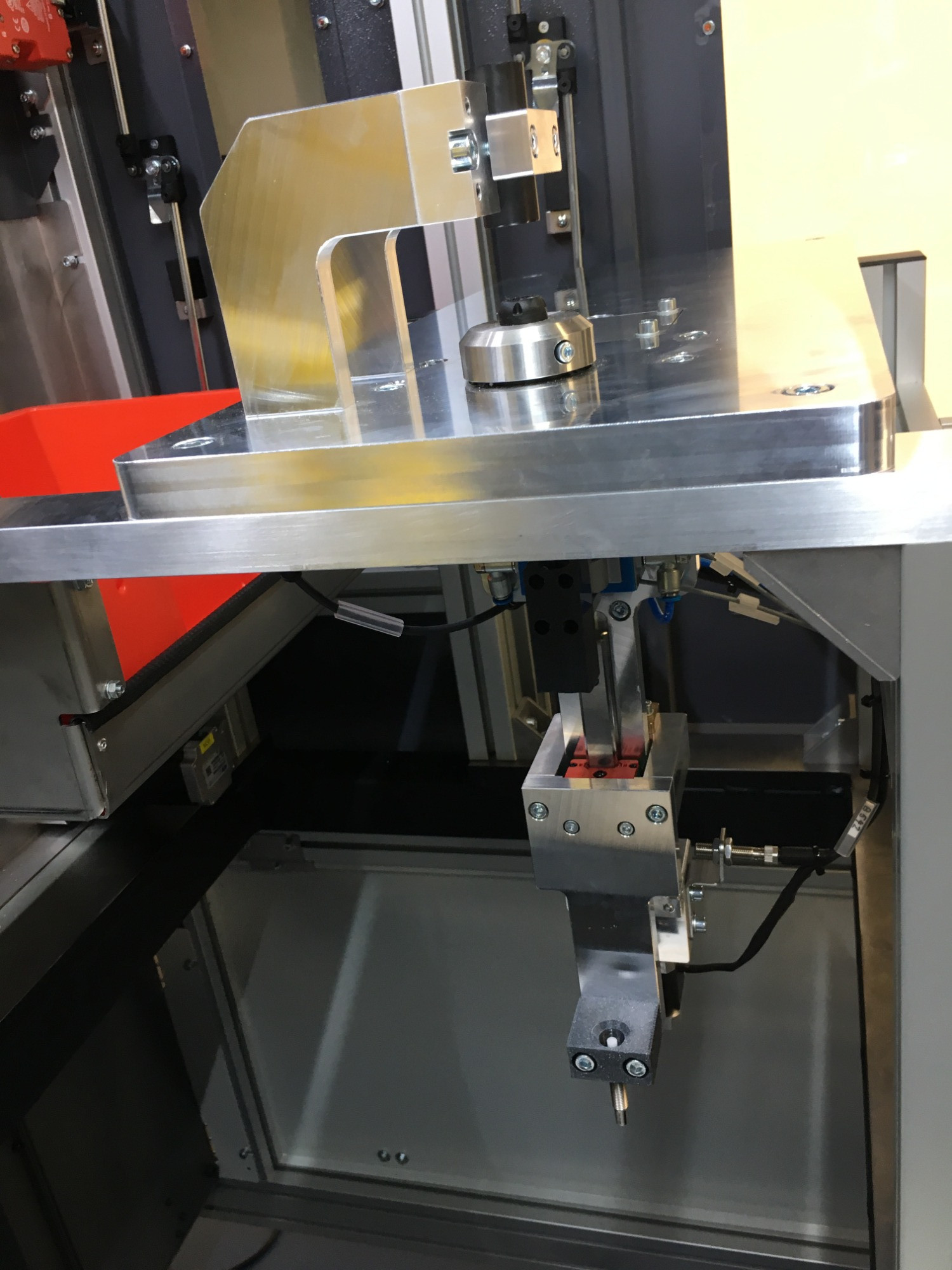

Robot zakládá změřenou hřídel do kontrolní stanice kvality závitu

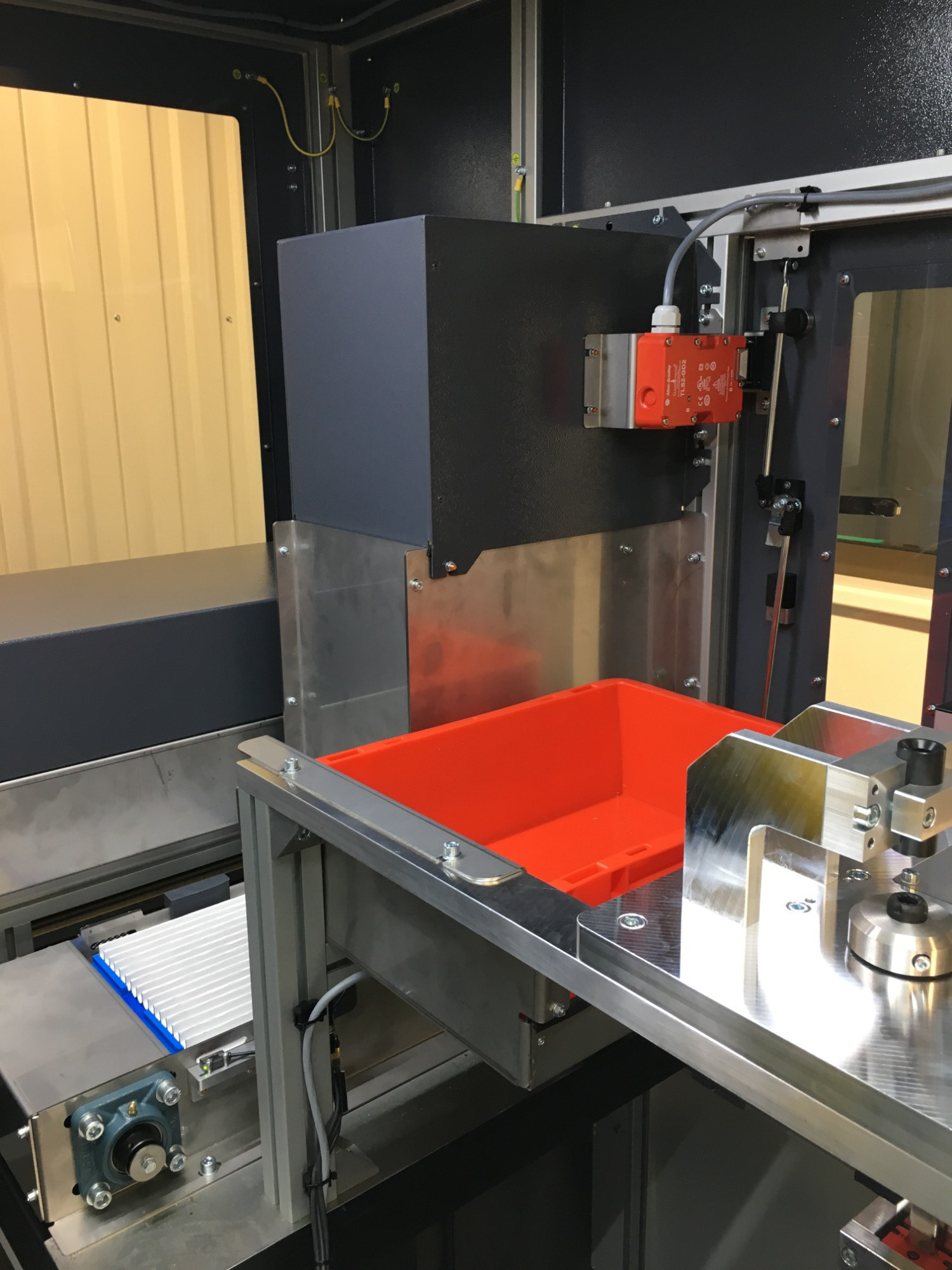

Robot třídí kusy na OK/NOK kusy
OK kusy jsou zakládány na výstupní dopravník do proložek

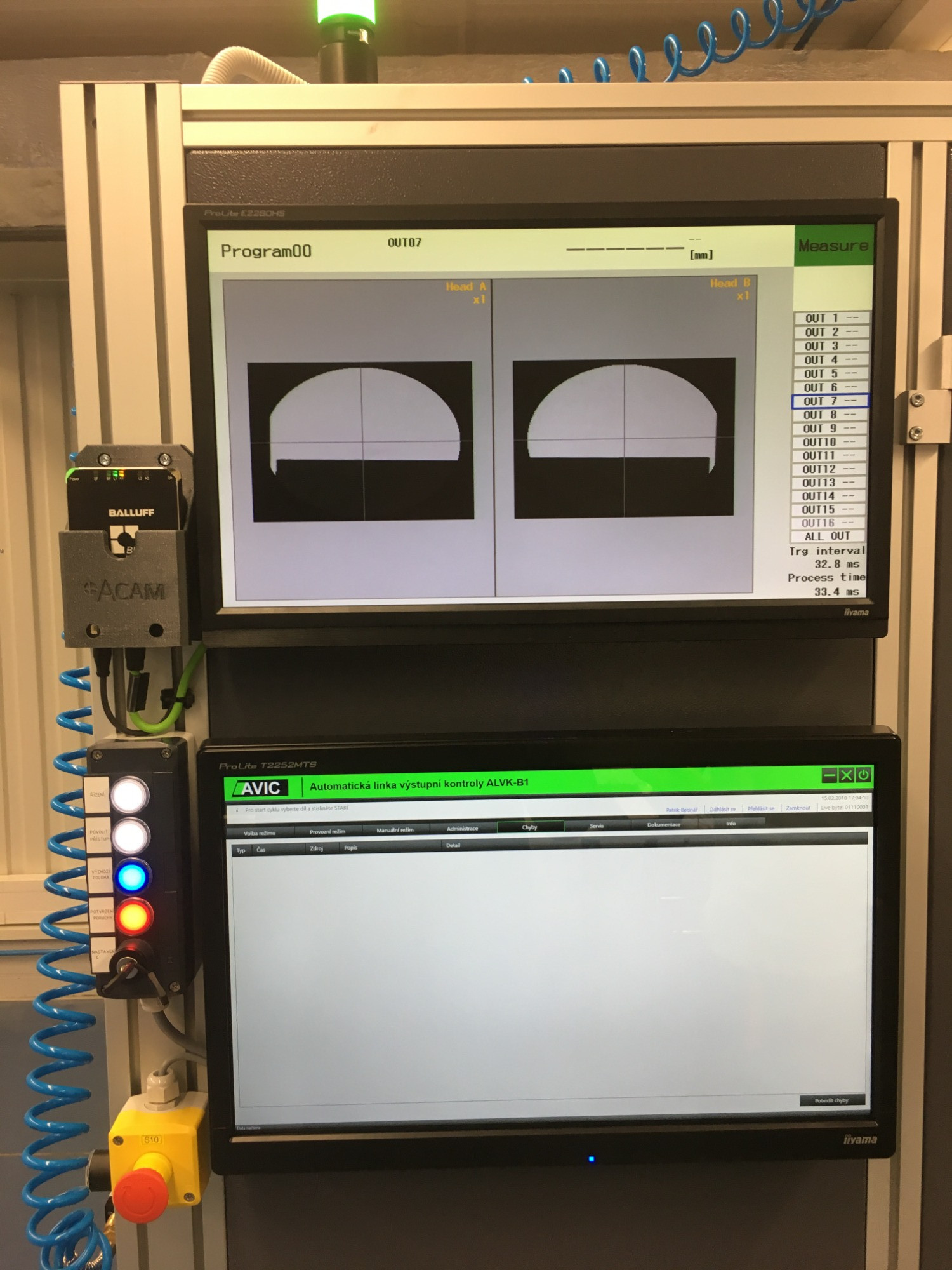

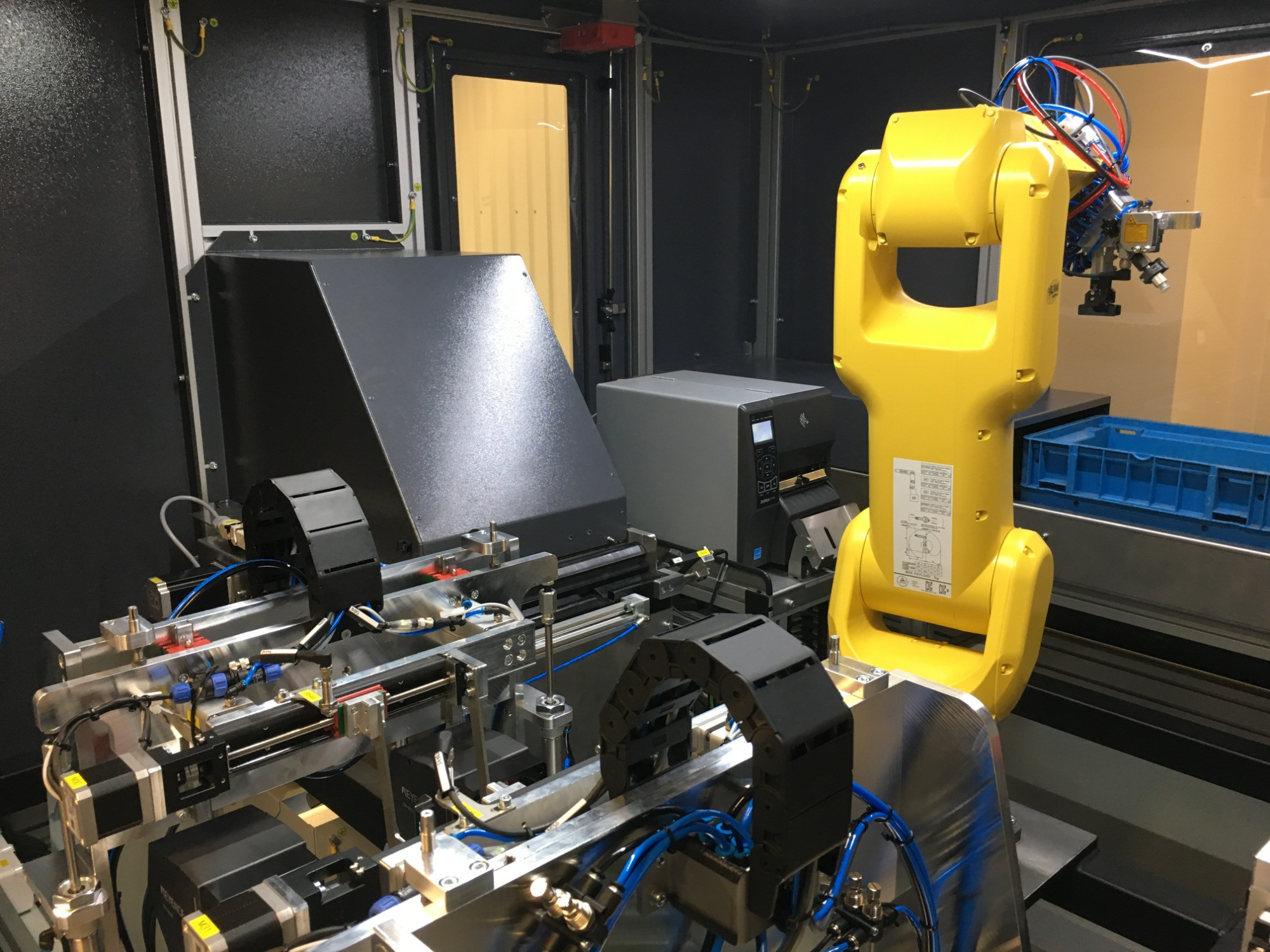

Zařízení sbírá data a komunikuje s nadřazeným ERP systémem a zakládá výrobní průvodky vytištěné v zařízení
