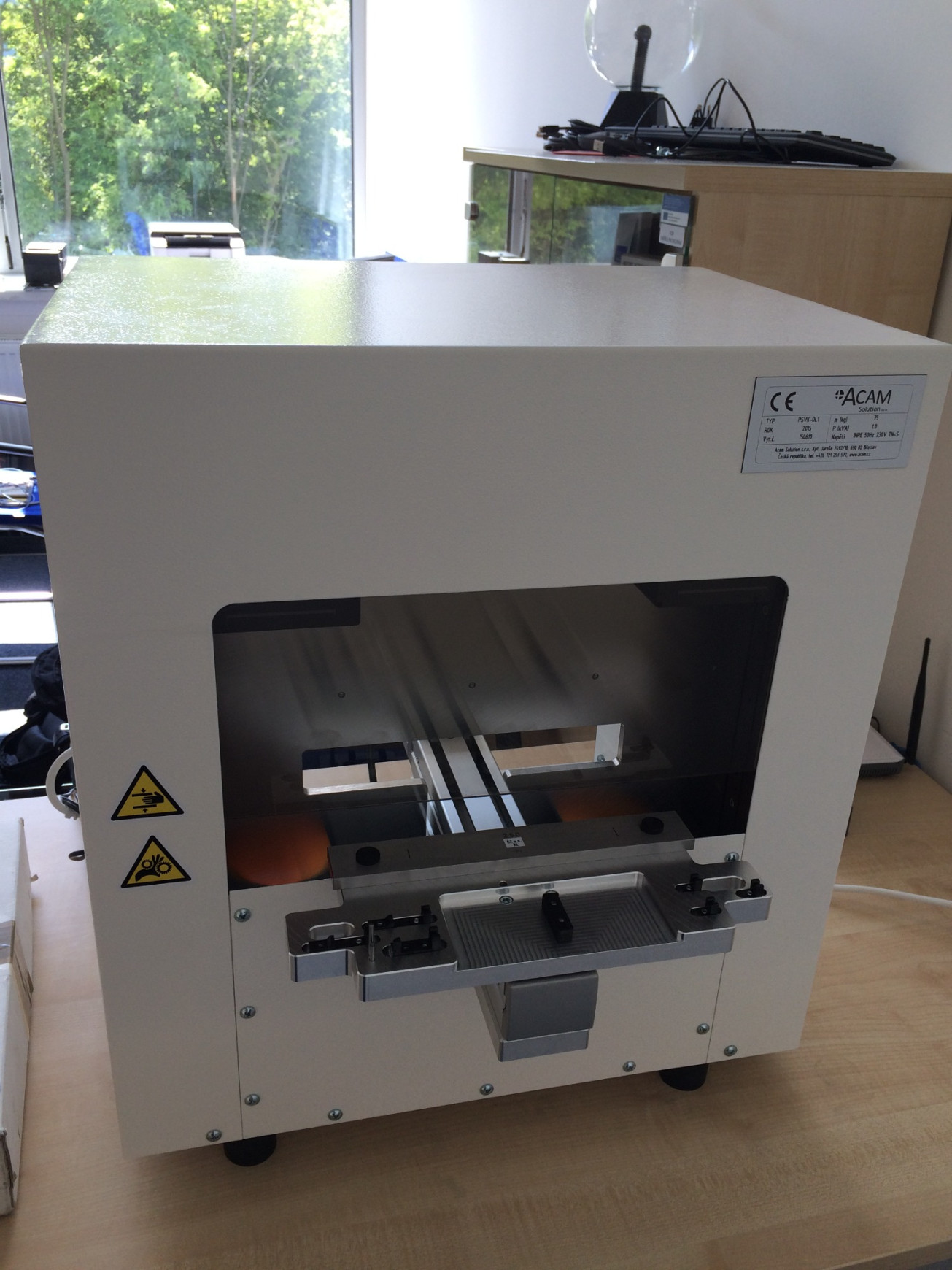

Měřicí zařízení resekčních elektrod

Rok realizace

2019

Počet dodaných kusů

Odvětví

Zdravotnictví

Takt

8s/ks

Rámcový rozpočet

Kat. 50k - 100k EUR

Automatizované operace

Manipulace, Měření

Technický standard

Siemens, Keyence

Motivace automatizace

Při výrobě resekčních elektrod je potřeba kontrolovat a uvolňovat výrobu. Pro tyto účely bylo vyvinuto poloautomatické zařízení k měření délky elektrod pro celou výrobní řadu.

Popis projektu.

Předmětem realizace byl vývoj a dodávka zařízení pro poloautomatickou kontrolu celkové délky rodiny resekčních elektrod.

Popis procesu:

Oblsuha do zařízení založí resekční elektrodu dle svého typu do zakládací matrice
Po potvrzení založení elektrody je lineárním pojezdem elektroda přesunuta do měřicí oblasti
V měřicí oblasti je skrze kalibrovanou koncovou měrku sestavou dvou optických mikrometrů změřena celková délky elektrody s přesností (+-0,003mm)
Řidicí počítač dává informaci obsluze o výstupu měření
Výstupem je protokol s naměřenými hodnotami
Zařízení sbírá data a komunikuje s nadřazeným ERP systémem
